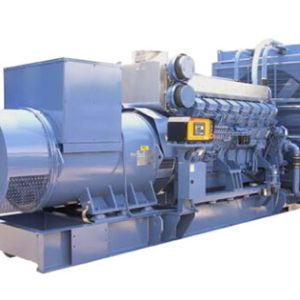

Máy phát điện 1000kVA Mitsubishi MGS1000B



Thông số kỹ thuật của Máy Phát Điện Mitsubishi

Hệ số (0.8 P.F.)

Dự phòng        1050 kVA          5S-H6J

Liên tục           1000 kVA          5P-H6J

DAO ĐỘNG ĐIỆN ÁP

• Điện áp tiêu chuẩn 3Phase 4 Wires

380V

• Dao động điện áp 3Phase 4 Wires

380, 400, 415, 440, 190, 200, 208 and 220V

Chú ý:    điện áp đầu ra tùy chọn có thể khác với điện áp tiêu chuẩn nêu trên

CÁC ĐỊNH NGHĨA VÀ ĐIỀU KIỆN

CÔNG SUẤT DỰ PHÒNG: Code: S

Là công suất áp dụng cho cung cấp điện khẩn cấp trong suốt thời gian gián đoạn điện lưới. Được đánh giá theo tiêu chuẩn ISO15550, ISO3046/1, JISB8002-1, DIN6271 and BS5514.

Quá tải: Không cho phép

CÔNG SUẤT LIÊN TỤC: Code: P

Là công suất ở chế độ hoạt động không hạn chế số giờ trong năm với các mức tải biến thiên khác nhau. + 10% quá tải, được đánh giá theo tiêu chuẩn ISO3046/1. Khả năng quá tải ghi nhận theo tiêu chuẩn ISO15550, ISO3046/1, JIS8002-1, DIN6271 and BS5514.

ĐIỀU KIỆN:

Công suất động cơ dựa trên tiêu chuẩn SAE J1349 và phù hợp với các tiêu chuẩn ISO3046/1, DIN6271 & và điều kiện tiêu chuẩn BS5514

Nhiên liệu dựa trên tiêu chuẩn ASTM D975, BS2869 tỷ trọng  35° API (16°C or 60° F) của dầu mỏ 42,780 kJ/kg (18,390 Btu/lb.) khi sử dụng tại  29°C (85° F) và trọng lượng 838.9 g/liter (7.001lbs./U.S. gal.).

Lưu ý: * Đối với các điều kiện của công suất liên tục (P.R.P.) và các yêu cầu bổ sung, vui lòng tham khảo ý kiến đại lý Mitsubishi MGS gần nhất..

KÍCH THƯỚC (Thông tin tham khảo)

Kích thước trọn bộ	L : dài	mm	4225
	W : rộng	mm	1815
	H : cao	mm	2360
trọng lượng (khô)		kg	7800
trọng lượng (ướt)		kg	8300



ĐỘNG CƠ: MITSUBISHI S12H-PTA-S

12 xi lanh kiểu V, 4 thì –xi lanh ướt- nạp khí bằng turbo và làm mát khí

THÔNG SỐ KỸ THUẬT ĐỘNG CƠ CỦA MÁY PHÁT ĐIỆN

Đường kính hành trình pistonDung tích xi lanh Tốc độ Piston Tỷ số nén Dung tích dầu bôi trơn Dung tích nước mát (không bao gồm két nước)	mmL m/sec.   L L	150×17537.1 8.8 14 200 100
Lưu lượng bơm nước mátLưu lượng gió từ quạt làm mát Nhiệt độ môi trường Áp suất ngược khí xả cho phép Kích thước mặt bích ống xả( đường kính trong)	L/minm3/min °C kPa mm	12001800 40 6.0 200



THÔNG SỐ VẬN HÀNH ĐỘNG CƠ

		Dự Phòng1050kVA	Liên tục1000kVA
Công suất cực đại*	kWm	1031	937
Áp suất hiệu dụng trung bình	MPa	2.0	1.9
Hấp thụ hồi nhiệt	kW	78	78
Độ ồn cach 1 m(Không bao gồm độ ồn: khí nạp xả, khí xả & quạt)	dB(A)	105	105
Tiêu thụ nhiên liệu tại               100% tải*	L/hr.	228	216
Tiêu thụ nhiên liệu tại                  75% tải*	L/hr.	171	164
Lưu lượng khí vào buồng đốt	m3/min	78	74
Lưu lượng khí xả	m3/min	206	195
Nhiệt độ khí xả	°C	515	515
Công suất tỏa nhiệt qua két nước	kW	568	538
Công suất tỏa nhiệt qua ống xả	kW	707	663
Công suất tỏa nhiệt qua động cơ	kW	68	65
Công suất tỏa nhiệt qua  đầu phát	kW	49	46



* Với quạt tiêu chuẩn.

Mức giảm công suất:

Độ cao: 2.5% mỗi 300m (1000ft) trên 1,500m Nhiệt độ: 2% mỗi  5°C (9°F) trên 40°C

THIẾT BỊ ĐỘNG CƠ TIÊU CHUẨN

• Bộ sương hàn
• Lọc gió
• Khung bệ máy
• Thông hơi các te
• Bộ Sạc
• Bộ làm mát nhớt
• Lọc nhiên liệu
• Bơm nhiên liệu kiểu chân không
• Điều tốc điện tử
• Bơm nước li tâm
• Lọc dầu
• Bơm dầu li tâm
• Ống xả
• Két nước, quạt gió, dây curoa
• Củ đề 24V DC

BẢNG ĐIỀU KHIỂN MGS7310

Chủng loại và thiết kế

• Bảng điều MGS tiêu chuẩn 7310 lập trình tự động tắt/ mở trên bảng điều khiển, cho biết trạng thái hoạt động và các điều kiện lỗi; tự động tắt động cơ và báo lỗi động cơ bằng màn hình LCD và đèn LED trên bảng điều khiển phía trước.

Giám sát và điều khiển

• Chọn chế độ và khởi động bằng nút bấm với hệ thống khóa liên động
• Nút điều hướng menu
• Màn hình LCD hiển thị: Cường độ dòng điện từng pha và dòng tiếp địa, điện áp pha và trung tính, Tần số Hz, Thời gian vận hành, Áp suất dầu, Nhiệt độ nước làm mát, Tải máy phát kW / kVA / kVar
• Hiển thị tình trạng vận hành bằng đèn Led
• Kết nối CB
• Đèn báo
• Hiệu chỉnh điện áp
• Hiệu chỉnh tốc độ động cơ
• Nút dừng khẩn cấp
• Cung cấp 5 đầu ra tiêu chuẩn (8 đầu ra tùy chọn)

Bảo vệ dừng máy và hiển thị đèn led

Nhiệt độ động cơ cao,áp suất dầu thấp,Lỗi khởi động, tốc độ động cơ cao/ thấp, Tần số cao/ thấp, điện áp cao/ thấp, ngắn mạch, dừng khẩn cấp

Khung bệ

Tủ điều khiển đặt trên khung bệ máy trang bị hệ thống giảm rung

Thiết kế hệ thống điện bộ điều khiển

Phù hợp tiêu chuẩn BS EN 60950, BS EN 61006-2 and 61006-4 EMC.

CHI TIẾT BẢNG ĐIỀU KHIỂN

■      3 vị trí vận hành bằng phím■      Nút điều khiển bằng tay ■      Nút điều khiển tự động ■      Nút đóng/ mở CB (chỉ điều khiển bằng tay) ■      Nút khởi động (chỉ điều khiển bằng tay)

■       Nút dừng/ khởi động lại (chỉ điều khiển bằng tay)■       Nút tắt tiếng/ tắt đèn  (chỉ điều khiển bằng tay) ■       Điều chỉnh điện áp ■       Điều chỉnh tốc độ ■       Nút dừng khẩn cấp



Điện áp  L1-N, L2-N, L3-NĐiện áp L1-L2, L2-L3, L3-L1 Dòng điện L1, L2, L3 Dòng tiếp địa Tần số máy HZ Tốc độ động cơ RPM Áp suất nhớt (PSI & Bar)

Nhiệt độ nước làm mát (°C & °F)Điện áp ắc quy Số giờ chạy máy Tải  kW, kVA, kVar Tải kWh, kVAh, kVarh Hệ số công suất Trình tự pha

• Màn hình LCD điều khiển bằng nút bấm cuộn
• Chỉ báo trực quan trên màn hình LCDBáo động tắt máy

Báo động cảnh báoNhiệt độ nước mát cao Áp suất dầu thấp Lỗi sạc Quá tốc Dưới tốc Ngắn mạch Lỗi dừng máy

Dòng quá caoĐiện áp cao/ Thấp (AC) Điện áp cao/ thấp (DC) Chỉ số phụ Báo động phụ (Cảnh báo hoặc tắt máy) Cảnh báo thông thường Tần số cao/ thấp



■         Báo động trực quan và tự động dừng máyNhiệt độ nước mát cao Áp suất nhớt thấp Lỗi sạc Vượt tốc Điện áp cao/ thấp Tần số cao/ Thấp Under frequency Mất tín hiệu tốc độ Áp suất các te cao (chỉ cho dòng MGS-C) Dừng khẩn cấp Lọc nhớt bị tắc nghẽn Ngắn mạch

■         Tình trạng vận hành trên màn hình LEDTình trạng sẵn sàng Khởi động từ xa ■         Thiết lập chương trình khởi động Cài đặt thời gian trễ tự động khởi động/ dừng máy  bằng phần mềm trên MS window

ĐẦU PHÁT ĐIỆN: MG-HC6J

Chủng loại và thiết kế

Thiết kế bởi MGS, Đầu phát ổ đỡ đơn, 4 cực, tự kích từ  không chổi than,kết nối với cuộn dây giảm xóc,Rô to cực lồi, bộ kích từ A.C. và bộ chỉnh lưu quay. Kết hợp trực tiếp với động cơ và bôi trơn ổ trục, quạt ly tâm truyền động trực tiếp.Cấp bảo vệ IP23

Hệ thống dây

Cuộn dây tiêu chuẩn 12 dây cung cấp dải điện áp rộng 3 pha. Tất cả các cuộn dây được ngâm tẩm trong áp suất chân không bằng nhựa polyester đặc biệt.

Khả năng vượt tốc: 125% trong 2 phút

Cách nhiệt: cấp ‘H’ theo IEC

Độ tăng nhiệt: cấp ‘H’

Dao động điện áp

RMS cảm biến AVR bảo vệ sự kích từ quá mức..

Dao động điện áp: ít hơn +/- 0.5% Từ không tải đến đầy tải tại bất kỳ hệ số công suất nào 0.8 và 1.0. cho phép  tốc độ động cơ dao động 4%

Điều chỉnh điện áp: +/- 6%

Sóng hài: nhỏ hơn 5%

Kích từ bằng nam châm vĩnh cửu PMG

Thiết kế hệ điện đầu phát

Phù hợp với tiêu chuẩn BS5000 phần 3, VDE0530, UTE51100, NEMA MG1-22, CEMA, IEC34-1, CSA22.2, AS1359 và  JEC2100.

Hệ số TIF: < 50  và THF< 2%

Nhiễu sóng vô tuyến: loại bỏ theo phương thẳng với tiêu chuẩn BS800 và  VDE cấp G và N

CẤU HÌNH TÙY CHỌN

• Động cơ

Lọc gió khô

Bộ sạc ắc quy

Bu lông neo

• Hệ thống nhiên liệu

Thùng dầu ngày

• Hệ thống làm mát Bộ sưởi nước

Két nước di động, quạt và moto quạt

• Hệ thống bơm dầu

Bơm mồi

• Hệ thống xả

Bô giảm thanh

Ống xả linh hoạt

• Đầu phát

Bộ sưởi

1 phase Sensing Auto Voltage Regulator

Bộ điều chỉnh hệ số công suất

• Bộ điều khiên

Bộ điều khiển tích hợp cổng truyền thông (DGICS-MII)

Bảng điều khiển phụ

Giao diện màn hình từ xa

• Tủ điện

MCCB hoặc ACB

Rơ le đảo chiều
